入门一段时间的模友，几乎都有试制场景的想法，想想看在构建完成的场景地台上，如果能有一块富有质感的铭牌，一定能为作品增色不少。很多制作者都选用金属尤其是黄铜的铭牌，但是若在市面上找店家定做，用的方法有蚀刻或者激光雕刻，不成批量的话，通常收费都很贵，有时候一块小铜牌的定制价格就能顶得上一盒模型套件。在省钱DIY精神的驱动下，小弟在网络上查找了一些资料，并购买了一些原料后，进行了蚀刻法自制黄铜场景铭牌的尝试，第一次试制的结果还比较令人满意，在这里记录下，与大家分享。

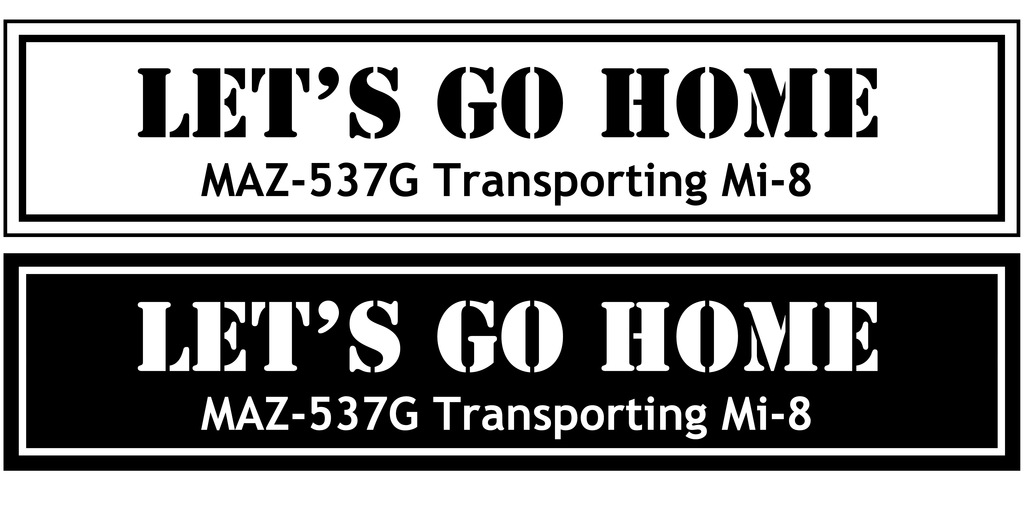

首先，用制图软件设计制作铭牌的样式，若使用photoshop等向量图形设计软件，可以在新建文件的时候把图像的DPI设置得高一些，这样打印出来的图案的精度也会更高

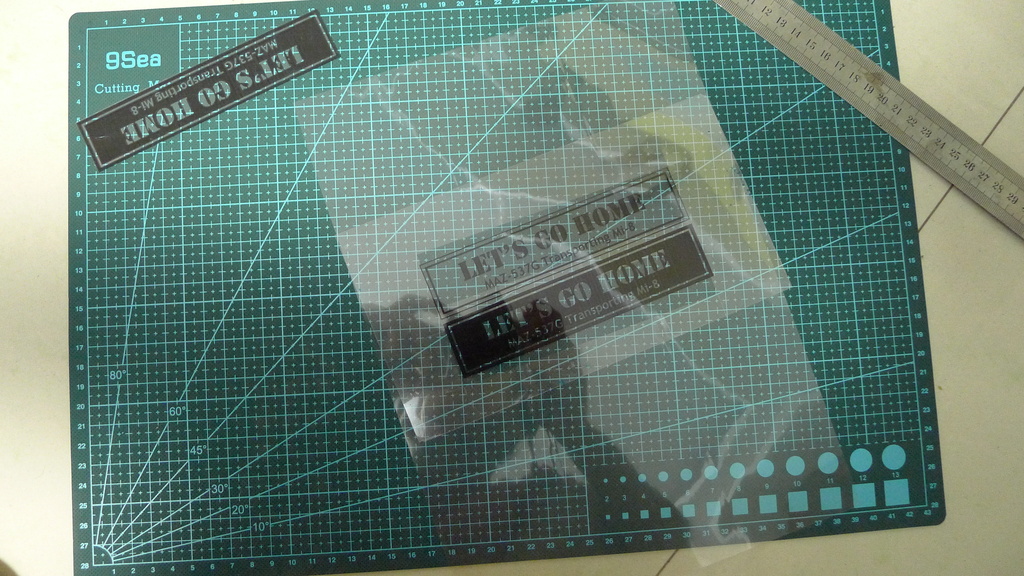

接着，把设计好的图案用打印机打印在透明菲林片上，我用的是黑白激光打印机，据说喷墨打印机也可以。然后把图案从菲林片上裁下来

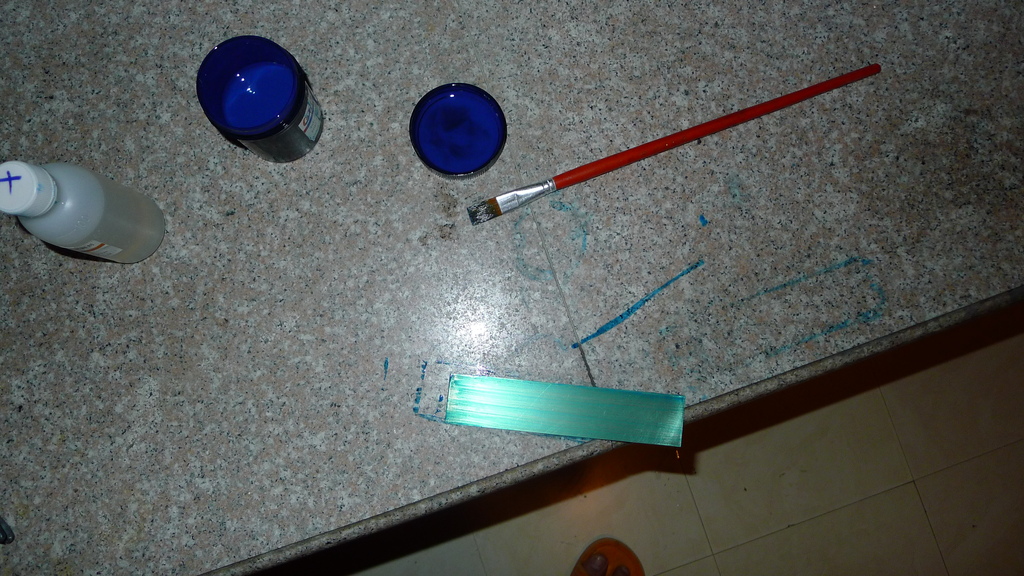

用专用稀释剂稀释感光蓝油后，用平笔涂抹到黄铜片上，涂抹感光蓝油的时候尽量使笔垂直于铜片表面，用笔锋采取类似“刮”的方式进行涂抹，每次涂抹尽量一笔完成，不要分多笔完成一个宽度的涂抹，涂抹完成后，用电吹风吹干感光蓝油膜，稀释5倍左右的感光油，用电吹风的最高档吹5分钟左右就能干了

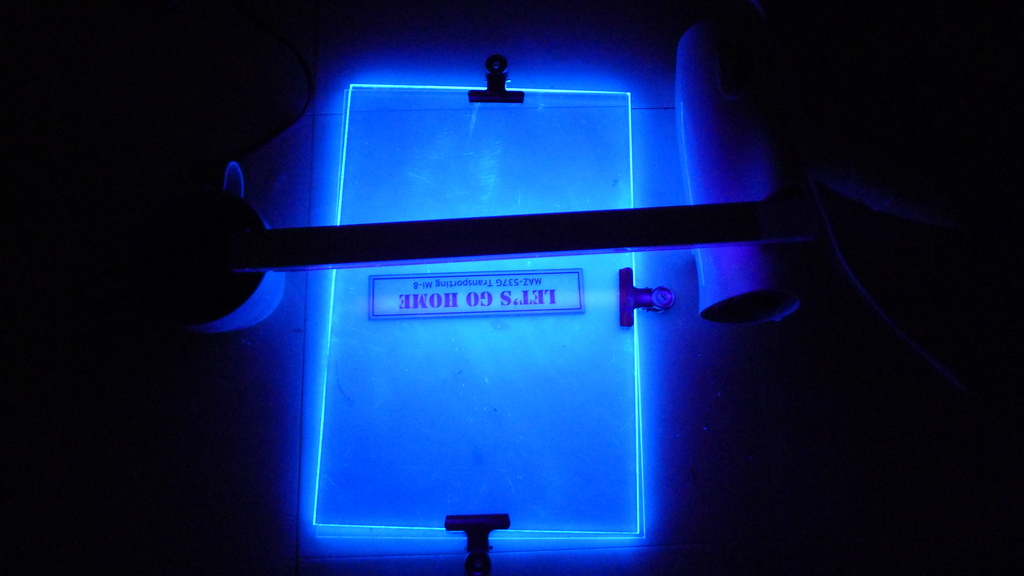

接着将裁好的菲林片覆盖在涂抹了感光蓝油的铜片上，用两片有机玻璃板夹紧，使用紫外线灯管对感光膜进行曝光，大概3分钟左右即可完成曝光。没有紫外线灯的话用节能灯照射15分钟或者直接在阳光下进行曝光亦可。

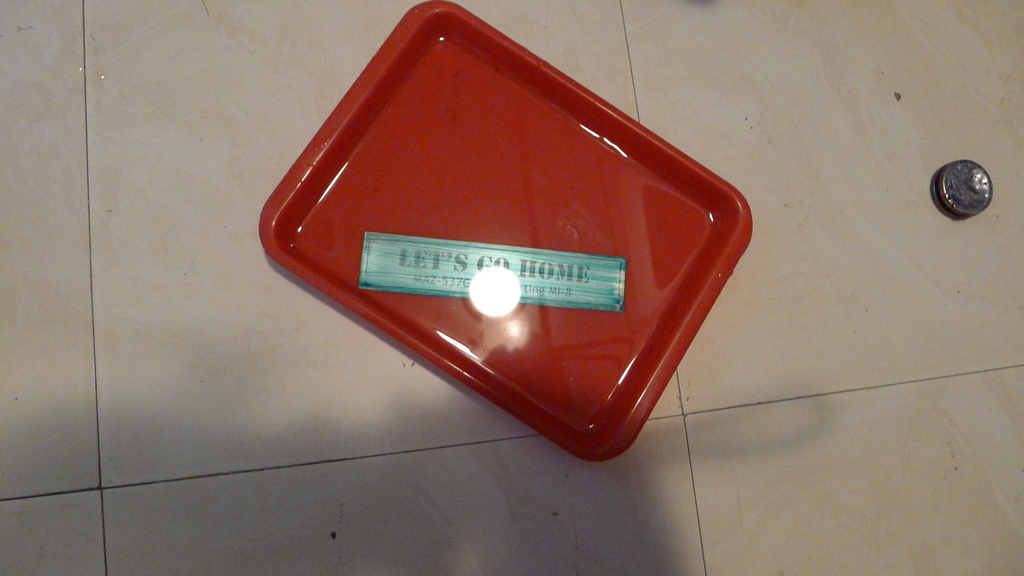

将感光膜曝光完毕的铜片放进调制好的显影液内进行显影，有条件的话，将显影液加热到30℃左右的时候显影效果最好，速度最快，如下图，一放进铜片就能看到显影的效果

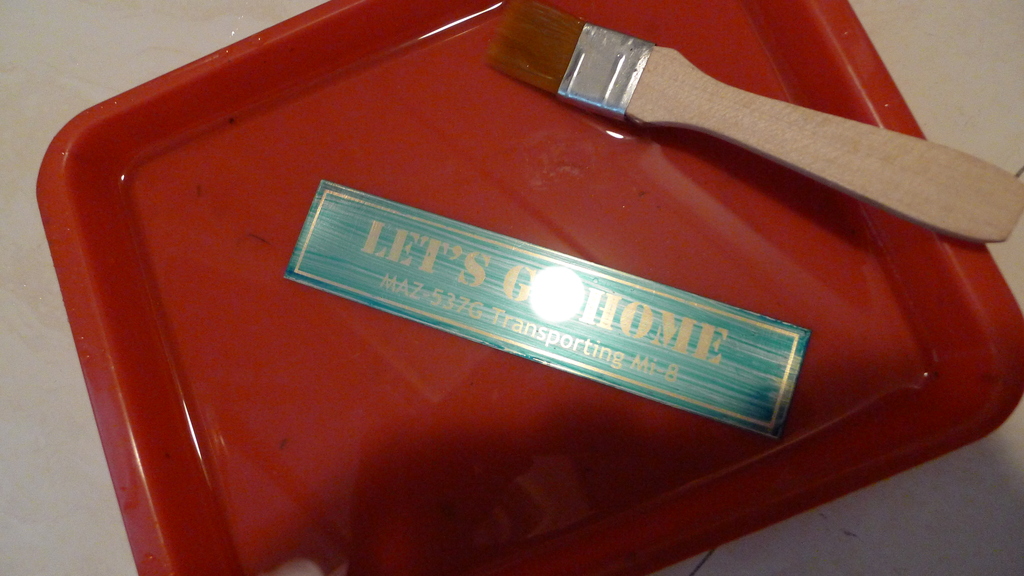

用软毛刷轻轻刷一下，即可将曝光的感光膜刷掉

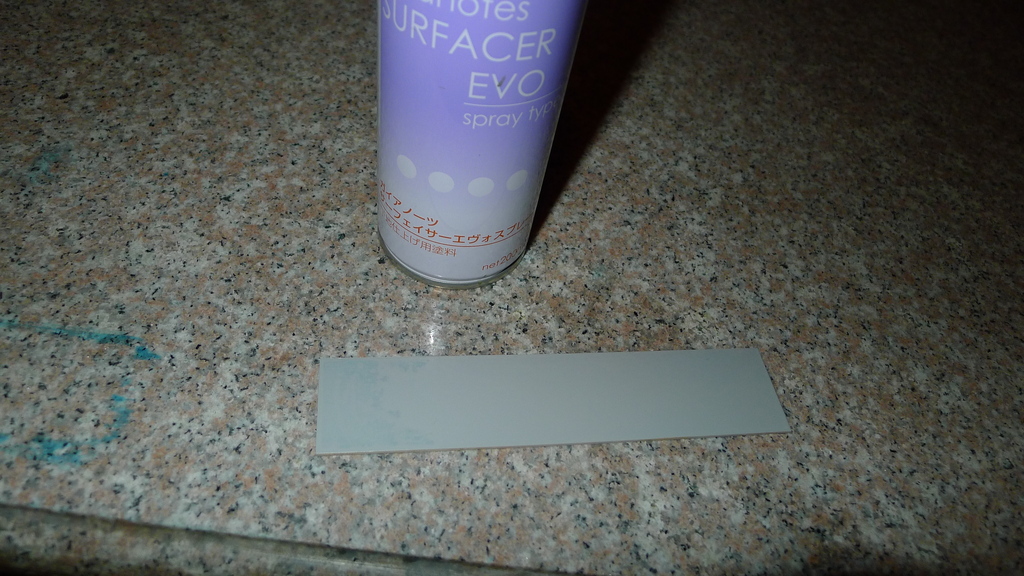

用清水将铜牌清洗干净，擦干，在背面喷一层硝基的水补土，这么做的目的是在蚀刻时保护铜牌背面不被腐蚀

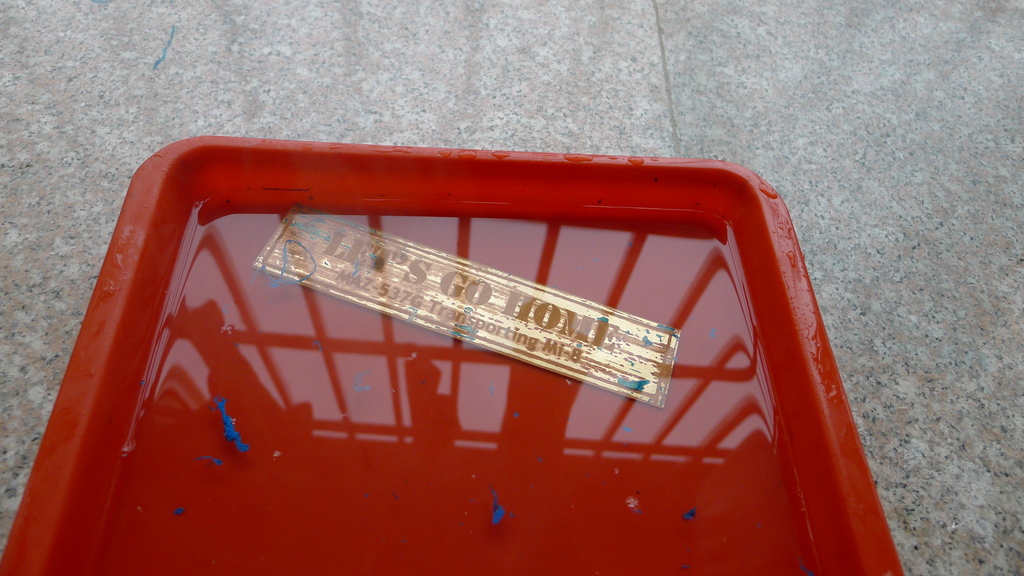

水补土干后，接着将铜牌投入事先现配置好的蚀刻液中去，我使用的是过硫酸钠，在常温下进行腐蚀，反应比较慢，有可能的话将蚀刻液加热到40~50℃或换用三氯化铁加盐酸等腐蚀效力更强的蚀刻液效果可能会更明显，下图是我浸泡了一夜，大概8个小时左右的效果，可以看到有部分感光膜也被腐蚀掉了，下次可以把蚀刻的时间缩短点

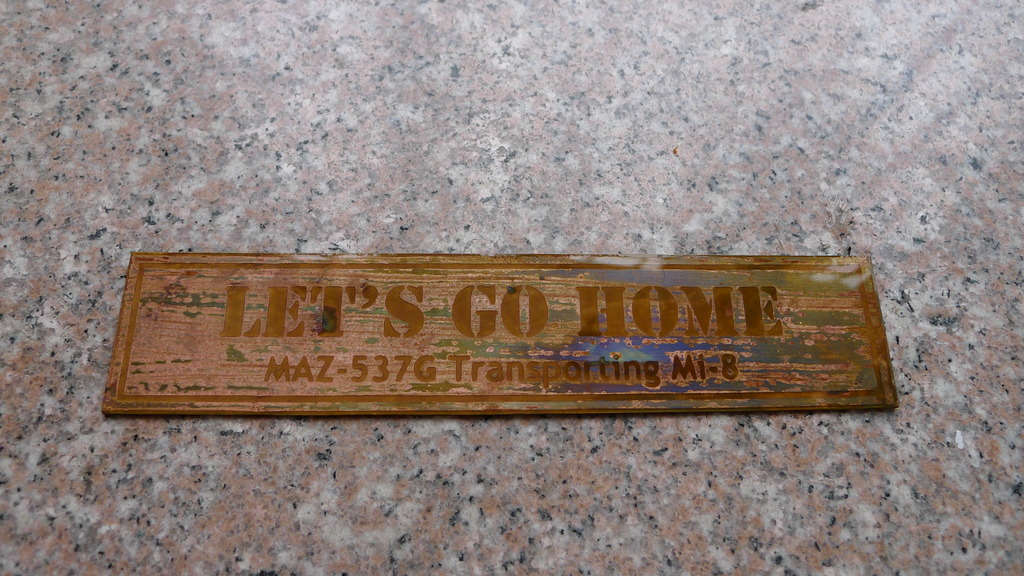

蚀刻完毕后用清水清洗，之后用脱模剂将铜片上的感光膜清除干净，再次用大量清水清洗

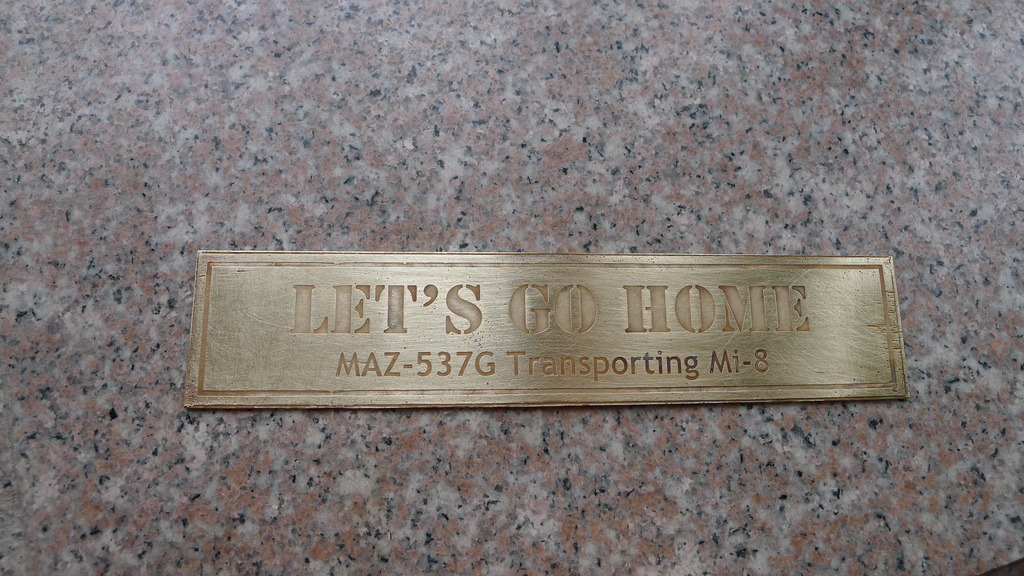

完成，脱模完毕后颜色比较难看，可以用稀盐酸浸泡清洗下

我个人比较喜欢比较素的效果，就没有对文字进行着色，如果要进行一些修饰的话，可以用模型漆对凹陷的部分进行渍洗，或者可以在掌握好蚀刻进度的情况下及时取出铜片，清洗完毕后用铜发黑剂将凹陷部分发黑后再进行脱模，或者将铭牌整体投入铜染黑剂发黑后对铜牌表面进行打磨，留下凹陷处的黑色即可。

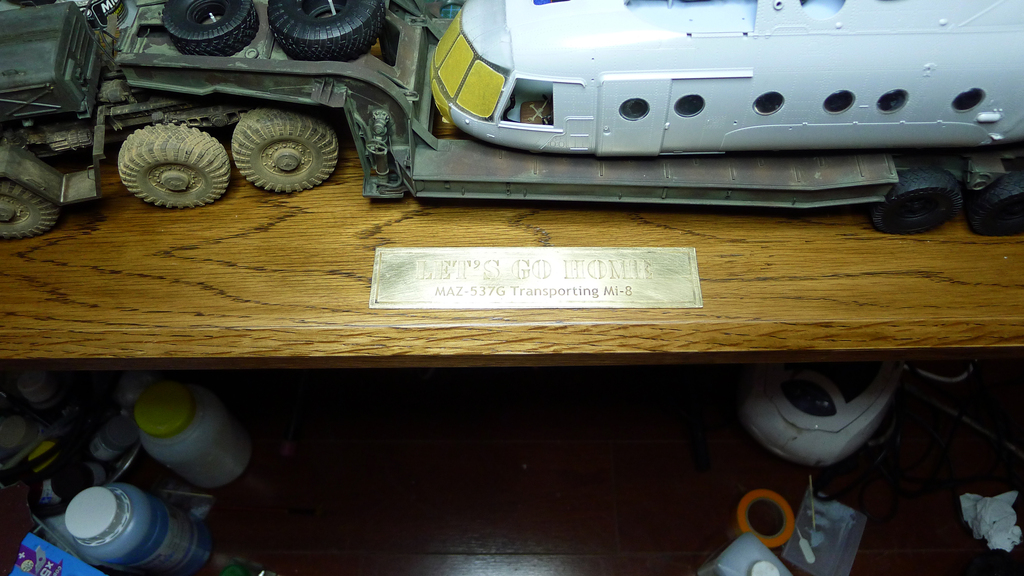

完毕，放上地台看看效果，感觉还不错。

第一次试制的教训是有些地方上感光膜时涂抹的不够均匀，蚀刻时间太长也导致了一些瑕疵，下一次做肯定会更满意

最后，再提醒下大家，在制作过程中会接触大量的化学品，请做好对自身的防护，长衣长裤、手套面具是必备的，并且最好在通风的条件下进行操作。

再引申开来，实际上用本文介绍的方法和模型蚀刻片的制作方法是一样的，有兴趣的话大家可以更深入地去尝试

文中提到的所有材料，在淘宝上用“PCB+DIY”为关键字皆可轻松搜索到。

参考材料：

SM飞机区网友“一架”的教程《三种简易蚀刻片制作方法对比试验》
淘宝网相关材料的商品介绍
